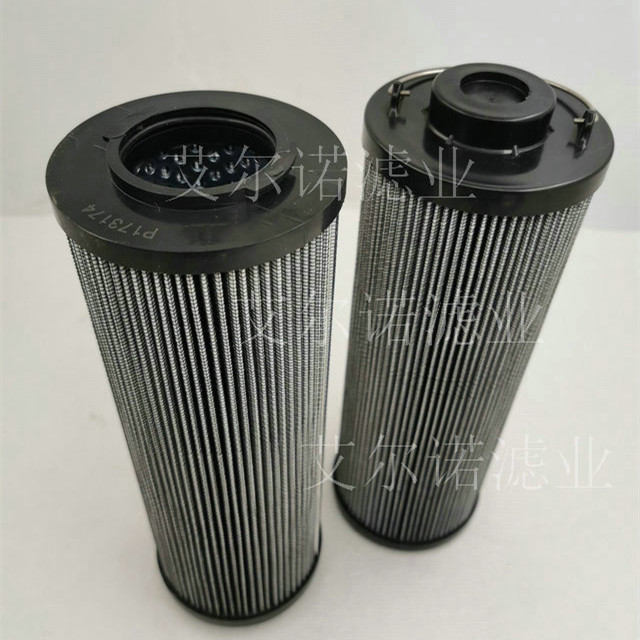

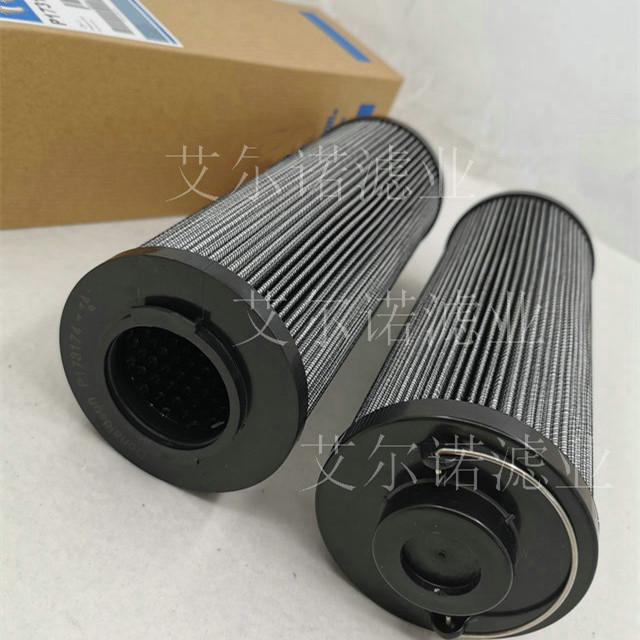

P173174发电机组液压系统液压油滤芯 安装与选择
液压油滤芯 的安装与选择
1、吸油滤滤芯吸油滤滤芯设在泵的吸入管路上，滤除油箱中残留物及通过空气入口进入油箱的污物。起到保护泵的作用。为泵产生空穴现象，要滤芯阻力要小，一般使用100—200目或再细一些的金属丝编织网或凹口金属丝材料缠绕滤芯，在系统中它不起控制微颗粒污染作用
高压管路过滤器滤芯设在泵出口管道上，滤除吸入口油中的污物，保护系统清洁度，使系统维持一个恒定的污染度。因受高压脉动和压力冲击，所以滤芯强度要ISO3724实验要求。
对污染物的液压件，如滑阀、伺服阀等要污染物对其侵害，系统中就在其前位安装这种过滤器，滤芯β值得颗粒尺寸要小，比值要大于等于75，而滤材选择也要慎重。滤芯除安七项标准达标外，本身清洁度要高，不能有脱落纤维现象。
3、回油滤滤芯
回油滤滤芯设在系统的回油管路上。其作用是把系统中成的或外部侵入的污物在返回油箱之前将其滤除。因此它是控制系统污染度的位置。虽然处于低压管路，但传动装置的运转状况，也会出现脉动或压力冲击，所以对滤芯的要求也应严格按照七项标准。
过滤滤芯设在油箱回路上，在清洁要求严格的系统中往往采用，即使系统停止工作，也可以启动该系统，将系统污染度降至，所以要求使用过滤比值较高的滤芯。若该系统再安装冷却器，可将系统温度降下，维修也方便
